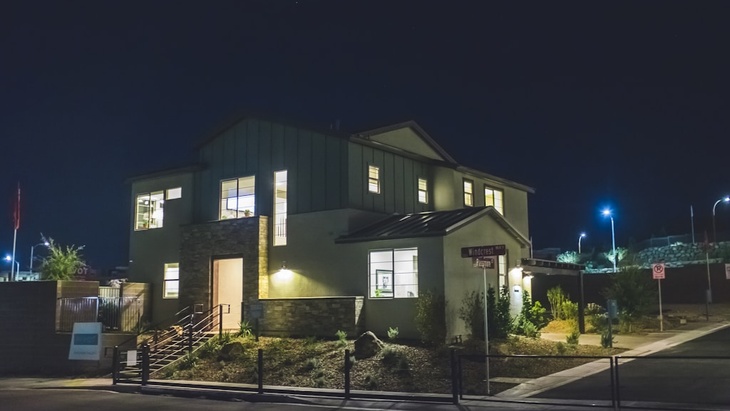

Venkovní osvětlení domu: Kompletní průvodce plánováním podle zón
00:00
00:00
1x
- 0.25x
- 0.5x
- 0.75x
- 1x
- 1.25x
- 1.5x
- 2x
Venkovní osvětlení novostavby rodinného domu nesmí být chápáno jako pouhý estetický doplněk realizovaný až na samém závěru stavebních prací. V praxi se často stává, že investoři odkládají plánování exteriérového svícení až do fáze po kolaudaci. Takový postup vede k neestetickým kompromisům, nákladnému sekání do již dokončených fasádních systémů nebo k vedení kabeláže v lištách po povrchu. Správně navržená elektroinstalace pro exteriér musí vznikat souběžně s projektem vnitřních rozvodů. Ještě před nanášením vnějších omítek a před uzavřením stropních podhledů na terase musí být přesně stanoveny pozice všech vývodů, spínačů a řídicích prvků. Jen tak docílíte funkcionality bez vizuálních kazů.
Při výběru svítidel je zapotřebí přistupovat k objektu systematicky a rozdělit exteriér na jednotlivé funkční zóny. Každá část domu – fasáda, vstupní prostor, terasa i příjezdová cesta – klade odlišné nároky na stupeň krytí (IP kód), světelný tok, barevnou teplotu (CCT) i způsob ovládání. V navazujících kapitolách rozebíráme přesná pravidla a technické dimenzování pro jednotlivé úseky.Kromě samotných technických parametrů je při návrhu nutné přihlížet k působení povětrnostních vlivů, vlhkosti a kolísání teplot. Správně dimenzované venkovní osvětlení vyžaduje pečlivou volbu komponentů s odpovídající certifikací. Zvažme proto podrobně specifika a montážní pravidla každého exteriérového úseku.
| Zóna | Krytí | Výška | Barva | Ovládání |
|---|---|---|---|---|
| Fasáda | IP54 | 2,2–2,8 m | 2 700–3 000 K | soumrakové čidlo |
| Vchod | IP44 pod přesahem, IP54 bez | 150–165 cm | 2 700–3 000 K | pohybové čidlo |
| Terasa a podhled | IP65 svítidla, IP67 pásky | dle konstrukce | 2 700 K | stmívač |
| Příjezd | IP65 sloupky, IP67 pojezdová | sloupky 60–100 cm | 3 000 K | soumrakové čidlo |
Fasáda – směr světelného toku, rozestup a stupeň krytí
Osvětlení fasády plní estetickou i bezpečnostní funkci. Cílem moderního návrhu není přesvětlit dům jako stadion, ale vkusně zvýraznit architektonické linie, texturu obkladu či strukturu omítky. Nejčastěji se využívají nástěnná svítidla s oboustranným světelným tokem (tzv. up-down svítidla), která vrhají světelný kužel směrem nahoru i dolů.
Klíčovým parametrem na fasádě je rozestup svítidel. Pro dosažení vyváženého vizuálního efektu bez tmavých míst nebo přesvětlených skvrn se doporučuje rozestup svítidel na fasádě 2,5–4 m v závislosti na úhlu vyzařování použitého světelného zdroje. Z hlediska montážní výšky je optimální osazovat světla do úrovně 2,2–2,8 m nad terénem, což zabraňuje oslnění osob.
Pro provoz na fasádě vyžadujte stupeň krytí IP54. Tento stupeň zaručuje dostatečnou ochranu proti stříkající vodě ze všech úhlů i proti usazování prachu. Z hlediska chromatičnosti volte teplou bílou barvu v rozmezí 2 700–3 000 K, která podtrhne přirozený vzhled stavebních materiálů. Pro spínání fasádních okruhů se osvědčilo soumrakové čidlo. Při výběru těles pro obvodové stěny představují ideální volbu venkovní nástěnná svítidla, která se kotví na zateplenou fasádu pomocí hmoždinek bez tepelných mostů.
Vchod – výška montáže, pohybové versus soumrakové čidlo
Vstupní prostor představuje vizitku domu a vyžaduje okamžité, spolehlivé a dostatečné osvětlení pro bezpečný přístup. Vodicím pravidlem pro instalaci svítidel u hlavních dveří je montážní výška 150–165 cm nad úrovní dlažby. Tato výška odpovídá úrovni očí a zabraňuje vrhání stínů přímo na zámek a kliku při příchodu domů.
Pokud je vstup chráněn přesahem střechy nebo závětřím, postačí pro tělesa stupeň krytí IP44 pod přesahem. V případě, že je svítidlo namontováno na nekryté stěně, je nutné krytí IP54 bez přesahu. Barevná teplota se drží v rozmezí 2 700–3 000 K.
Ovládání vstupu spoléhá na pohybový senzor. Svítidlo s pohybovým čidlem montujeme do výšky 2,0–2,5 m nad terénem, přičemž detekční hlavice musí být mírně skloněná dolů. Důležitý detail z praxe uvádí, že čidlo musí mít stejné krytí jako svítidlo – nejčastější chyba v celé kategorii spočívá právě v použití nedostatečně krytého senzoru k exteriérovému svítidlu, což vede k zkratům.
Terasa a podhled – LED pásky, krytí IP67, hliníkový profil a úbytek napětí
Terasa tvoří přirozené prodloužení obývacího pokoje do zahrady. Osvětlení zde musí nabídnout dostatek světla pro stolování i možnost vytvořit relaxační atmosféru. Pro přisazená či vestavná svítidla umístěna pod stropem se doporučuje krytí IP65 svítidla. Efektním řešením pro osvětlení podhledů teras jsou liniové světelné zdroje.
Pro instalaci v exteriéru však platí přísná pravidla: LED pásky venku pouze IP67 a pouze v hliníkovém profilu, který slouží jako chladič. Silikonové zalití krytí IP67 chránící čipy před vlhkostí zároveň izoluje teplo. Pokud by pásek nebyl vlepen do hliníkové lišty, která odvádí teplo, došlo by k jeho přehřátí a zničení.
Při plánování delších linií nízkonapěťového 24V osvětlení je nutné zohlednit úbytek napětí na vodičích. Zásadní pravidlo zní: úsek 24 V delší než 5 m se napájí z obou stran, jinak konec pásku svítí slaběji. Pro terasy volte příjemnou barvu světla 2 700 K a jako způsob ovládání využijte stmívač. Při výběru komponentů pro podhledové systémy využívejte kvalitní LED pásky v odpovídajícím krytí.
Příjezdová cesta – sloupková a pojezdová svítidla
Osvětlení příjezdové cesty a navazujících chodníků plní klíčovou orientační funkci. Správně dimenzovaná soustava jasně vymezuje hranice komunikace a chrání vozidlo i pěší před úrazem či poškozením majetku. Pro tento účel se využívá kombinace sloupkových a pojezdových svítidel.
Nízká sloupková svítidla s montážní výškou sloupky 60–100 cm se usazují podél okrajů cesty. Vyžadují odolné provedení IP65 sloupky, které odolá ostřikující vodě od kol i dešti. Pro zabudování přímo do dlažby slouží IP67 pojezdová svítidla, která snesou zatížení pneumatik automobilu. Pro příjezdové cesty se doporučuje barevná teplota 3000 K a soumrakové čidlo pro automatický provoz.
Kam schovat napájecí zdroj a ovládání
Otázka umístitelnosti napájecích zdrojů (trafa pro 12V/24V systémy) a řídicích jednotek představuje odlišující prvek a kritický bod na každé stavbě. Mnoho projektů tuto problematiku pomíjí, což v praxi vede k krizovým situacím těsně před dokončením. Nízkonapěťové zdroje vyžadují chlazení a nesmí být vystaveny přímé vlhkosti.
Čisté pravidlo zní: napájecí zdroje patří do suché místnosti (technická místnost, garáž, rozvaděč). Odtud se vede vedení přímo ke svítidlům. Pokud z dispozičních důvodů musíte umístit transformátor v exteriéru, dodržte následující postup: pokud musí ven, pak do skříně IP66 pod přesah, s vývodkami směřujícími dolů. Vývodky směřující dolů zabrání stékání vody po kabelech do skříně.
Pět nejdražších chyb při realizaci venkovního osvětlení
- Ponechání přípravy až po dokončení omítek – Všechny vývody na fasádě musí vzniknout před omítáním a před uzavřením podhledu. Dodatečné sekání ničí izolační vrstvu.
- Instalace LED pásků bez profilu – LED pásek venku pouze IP67 a pouze v hliníkovém profilu, který slouží jako chladič. Vynechání profilu způsobuje přehřátí.
- Ignorování krytí u senzorů – Čidlo musí mít stejné krytí jako svítidlo – nejčastější chyba v celé kategorii vede k zkratům.
- Úbytek napětí u 24V vedení – Poddimenzování napájecích tras způsobuje vyhasínání světla. Úsek 24 V delší než 5 m se napájí z obou stran, jinak konec pásku svítí slaběji.
- Laická montáž silnoproudu – Zapojení na 230 V není práce pro svépomocného stavebníka, ale pro odborně způsobilou osobu s elektrotechnickou kvalifikací.
Správně dimenzované venkovní osvětlení spojuje estetiku s bezpečností a provozním komfortem. Pokud aktuálně řešíte projekt elektroinstalace pro váš dům, prohlédněte si kompletní nabídku u prověřeného dodavatele Lunares, kde naleznete ucelená řešení pro všechny exteriérové zóny v odpovídajících třídách krytí.
