• Vybavení zasedačky a učebny při stavbě nebo rekonstrukci: na co myslet předem

Proč AV technika patří do projektu stavby, ne až k nábytku

Většina návodů řeší techniku jako vybavení, které se dokoupí na konec. Jenže zásadní rozhodnutí padají dřív, v harmonogramu stavby. Stěna vybraná pro hlavní plochu určuje polohu zásuvek, datových bodů i případné výztuhy. Vyplatí se proto zapojit elektrikáře a projektanta ve chvíli, kdy se kreslí rozvody, ne po kolaudaci. V projektové fázi je zásuvka nebo datový bod navíc jen pár čar ve výkresu. V hotové vymalované místnosti je to sekání do zdi a lišta s kabely na povrchu.

Displej, tabule na fixy, nebo projektor

Volba mezi třemi řešeními závisí na tom, jak se místnost bude používat. Interaktivní panel nebo displej nabízí dotykové ovládání a čitelný obraz i za denního světla. Pořizovací cena je ale vyšší. Tabule na fixy, například keramická, je levnější, spolehlivá a nezávislá na elektronice. Projektor dokáže vyprodukovat velký obraz celkem levně, musíte ale vyřešit světlo v místnosti, servis a časem výměnu zdroje a u některých modelů si dát pozor na stín přednášejícího. Tento problém ale jednoduše vyřeší projektor s ultrakrátkou projekcí (UST).

Při rozhodování je dobré dívat se na celkové náklady, ne pouze na pořizovací cenu. Displej vydrží orientačně kolem 50 000 hodin provozu, u laserového projektoru se uvádí zhruba polovina, což se promítne do nákladů na provoz a výměny.

Elektro, data a nosnost podle typu stěny

Za budoucí plochou by měla být zásuvka 230 V a datový bod ve výšce, kde je později zakryje samotné zařízení. Počítejte i s trasou kabelu ke zdroji signálu (obvykle k počítači), aby nevedl přes celou místnost.

Nosnost se řeší podle konstrukce stěny. Zděná nebo betonová stěna velký panel unese bez problému. Sádrokartonová příčka potřebuje v místě držáku výztuhu, typicky nosný profil nebo překližku, kterou je nutné doplnit předem. Dodatečné zpevnění hotové příčky je vždy komplikace.

Světlo a akustika jako součást stavební přípravy

Osvětlení a umístění rozhodují o použitelnosti. Orientačně se u pracovních a výukových prostor pracuje s hodnotou kolem 500 luxů a barvou světla přibližně 3 000 až 4 000 K, hlavně bez přímých odlesků na ploše. Panel ani tabule nemá mířit proti oknu a nemá mít okno přímo za sebou, zastínění se vyplatí promyslet už při návrhu.

Velké tvrdé plochy a prázdná místnost zvyšují dozvuk, který vadí ve výuce i na poradách. Akustické panely obvykle pokrývají část plochy stěn, řádově čtvrtinu až třetinu, a při rekonstrukci se doplní snadno. Po dokončení interiéru je to dražší a pracnější, proto se akustika bere jako součást stavební přípravy, ne jako dodatečný doplněk.

Velikost, výška a montáž na míru

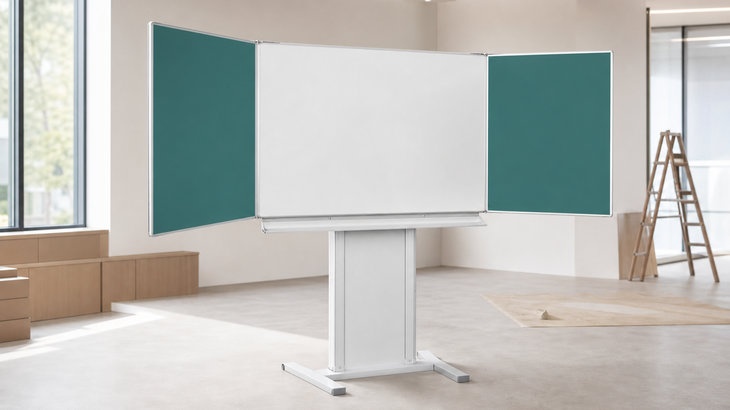

Velikost plochy se volí podle vzdálenosti k poslední řadě. Co je čitelné z první lavice, z konce sálu může splývat, proto rozhoduje úhlopříčka i výška posazení. Výška montáže se liší podle uživatele – panel pro první stupeň je doporučeno umísťovat na pylonový zvedací systém, který umožňuje panelu sjet téměř k zemi. Naopak je to v případě zasedacích místností, kde možnost sjet sestavou k zemi není pro dospělé zaměstnance příliš podstatná, takže spíše stačí umístění na zvedací stojan, který může být i mobilní.

Velké panely a sestavy s pojezdem instaluje specializovaná firma a vyplatí se dodavatel, který zvládne výrobu, montáž i následný servis pod jednou střechou, protože odpadá koordinace více firem. Podle českého výrobce VMS VISION se dnes do zasedaček i učeben stále častěji volí interaktivní panely místo projektorů, přičemž sestava se navrhuje na konkrétní stěnu a rozměr místnosti.

Checklist přípravy a časté chyby

Co si připravit ještě před realizací:

• Určit stěnu pro hlavní plochu a od ní odvíjet rozvody.
• Do projektu zanést zásuvku a datový bod ve správné výšce.
• Naplánovat trasu kabelu ke zdroji signálu.
• Doplnit výztuhu podle typu stěny a hmotnosti zařízení.
• Vyřešit osvětlení, zastínění bez odlesků a akustiku místnosti.
