Podcenění návrhu se vymstí
Vrt pro tepelné čerpadla je často chápán jako poměrně drahý zdroj tepla, když získání tepla z venkovního vzduchu se jeví jako levnější. Je však třeba mít na paměti, že kvalitně vyprojektovaný a zhotovený vrt má životnost i více jak 100 let a nemusí být využit jen jako zdroj tepla, ale jak se stále více děje, i jako velmi levný zdroj přírodního chladu. Pokud nemáte dostatečné znalosti, může se stát, že firma si práci někde ulehčí, pracovníci mávnou rukou nad nějakou svojí chybou. Co si tedy ohlídat?
Projektová příprava a dokumentace
Kvalitní projektová příprava je základ. Každý vrt by měl být navržen podle konkrétní tepelné ztráty budovy a geologických podmínek v místě stavby. Projektová dokumentace by měla zahrnovat nejen dimenzování vrtu, ale také hydrogeologický posudek a návrh vhodného typu výměníku.
Jak pečlivě je vrt navržen může být známkou i to, jak důkladně se projektant návrhem vrtu v projektu zabýval, jaké výpočty a úvahy doložil v technické zprávě k projektu.
V každém případě u vrtů platí, že předimenzování vrtu je sice investiční chyba, ale její počáteční negativní vliv se bude s postupem času snižovat. Poddimenzování vrtu je však chyba provozní, jejíž negativní vliv bude s postupem času narůstat.
Souhlas a podmínky vodoprávního úřadu
V dokumentu samotného souhlasu vodoprávní úřad zpravidla stanovuje určité podmínky. Zpravidla jde o požadavek na oprávnění dodavatele vrtu k této činnosti. Připojuje i podmínky vyplývající z předloženého projektu a souvisejících prováděcích vyhlášek a nařízení. Pro laika to znamená že projektant by ve zprávě k projektu měl uvést, že projekt splňuje všechny podmínky požadované vodoprávním úřadem. A stejně tak, všechny podmínky stanovené vodoprávním úřadem musí být v plném a nezměněném znění součástí smlouvy na realizaci vrtu.
Výběr dodavatele, zhotovitele vrtu
Zásadním krokem je výběr zkušeného dodavatele. Firma by měla mít prokazatelné zkušenosti právě s vrty pro tepelná čerpadla, nejen s běžnými studnami. Dobrý dodavatel by měl být schopen doložit reference, disponovat potřebným oprávněním a být otevřený komunikaci o způsobu provedení vrtu.
Vrtař má být vybaven strojním zařízením v bezvadném, servisovaném stavu, které zajistí bezpečné a kvalitní provedení díla. Ale toto si laik těžko ověří. Laik by měl o postupu zhotovování vrtu s budoucím dodavatelem hovořit a vyžádat si, aby tento postup byl zachycen ve smlouvě včetně specifik, která vyplynou z konkrétní realizační situace. Tím si například zajistí, aby vrtná souprava byla vybavena řízeným odvodem vrtné drtě, tzv. preventrem, který zajistí rychlý a „čistý“ odvod vrtné drti na předurčené místo, většinou do k tomu uzpůsobeného kontejneru. Jinak hrozí, že drť bude vypuštěna na okolní pozemek a ten bude znehodnocen.
Je nutné vyřešit také, kam odvádět nebo vsakovat vytlačenou podzemní vodu, která se do vrtu s jeho prohlubující se hloubkou postupně dostane.
Skutečná hloubka vrtu
Co se týká skutečné hloubky vrtu, tu si zákazník, laik může ověřit během zapouštění sondy do vrtu. Na sondách solidních výrobců je značkami po 1 metru vyznačena jejich délka počínaje paticí sondy. Pokud patice sondy dosedne na dno vrtu, lze na úrovni povrchu terénu ze značek odečíst délku zasunuté sondy, a tedy užitečnou hloubku vrtu. Vše lze kontrolovat a o kontrole udělat zápis.

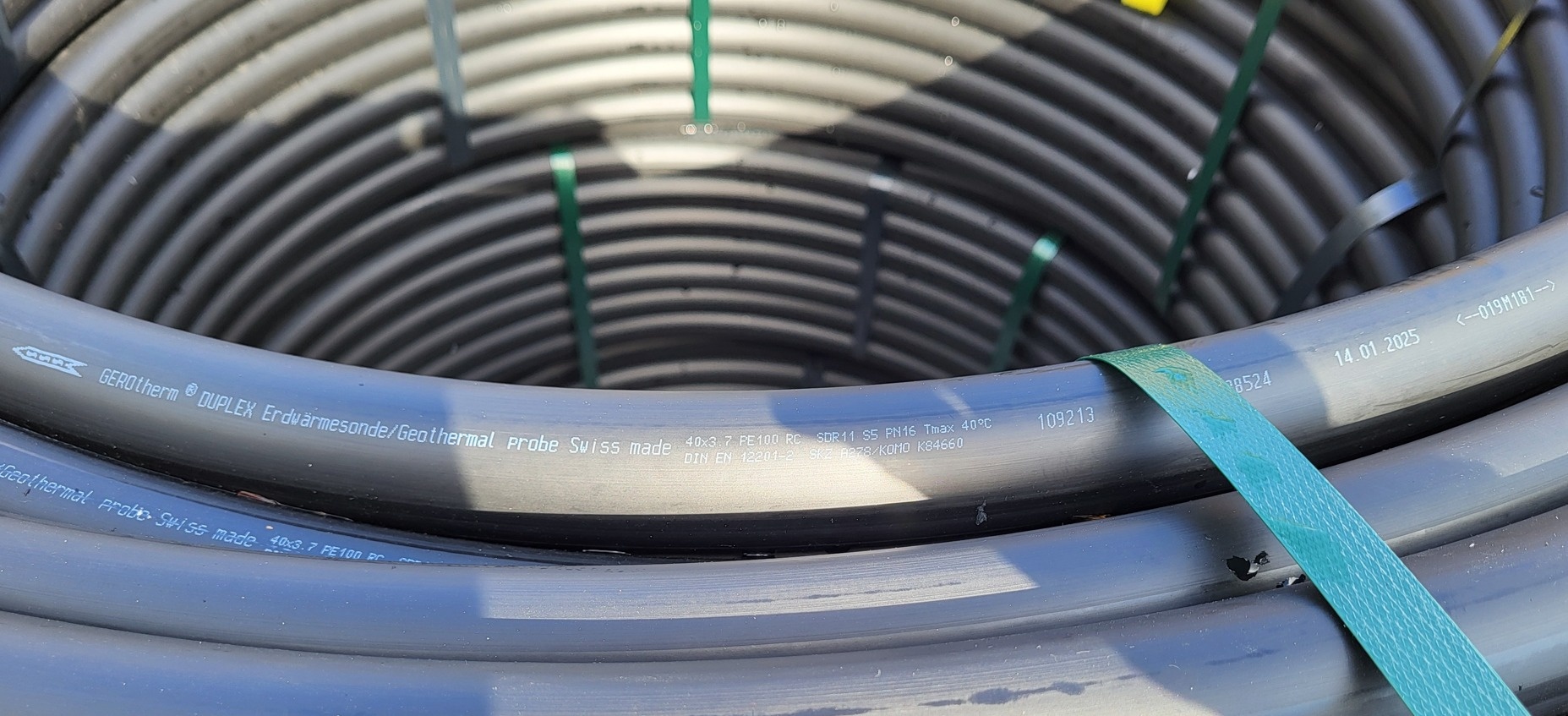

Sonda
Materiál a systém sondy má přesně definovat projektant, neboť tím ovlivňuje jak životnost sondy, tak tepelné vlastnosti vrtu z hlediska jejich souladu s požadavky otopné či chladicí soustavy v domě. Záměna za levnější materiál obvykle začíná tvrzením vrtaře „my používáme tohle vždycky a nikdo si nestěžoval, námi používaná výstroj vrtů má shodné parametry, ale je levnější…“
Laik svým souhlasem se záměnami, pokud je neodsouhlasí projektant, převezme odpovědnost za něco, čemu ale vůbec nerozumí!
Tlaková odolnost
Pokud projektant navrhne vrt s hloubkou např. 200 nebo 250 metrů vystrojený sondou s tlakovou odolností PN20 a se zesílenou patou sondy s odolností PN25, není to srovnatelné se sondou PN16 a patou PN20. Systém s nižší odolností bude pravděpodobně zcela funkční i tak, ovšem budoucí „dlouhověkost“ vrtu tím může být značně ovlivněna.
Relevantní údaje jsou vždy na signatuře daného materiálu a v certifikacích (u sond např. SKZ). Pozor, nespoléhejte se jen na marketingové podklady, ty nemusí být vždy hodnověrné.

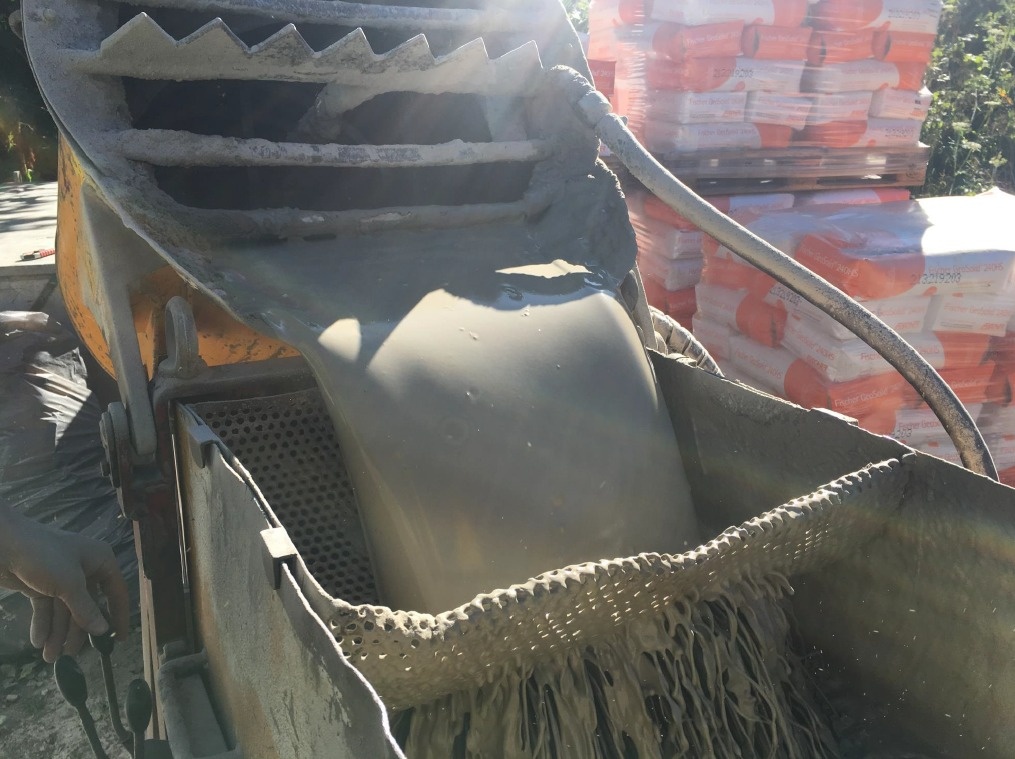

Injektáž vrtu
Laik si může myslet, že stačí vrt vyvrtat, vložit do něj sondu a že malé volné prostory okolo trubek sondy se časem samy zaplní vodou a zeminou. Bohužel, to je zcela mylná představa a v minulosti se jí nevyhnuly ani některé profesionální vrtařské firmy. Vyplnění dutin mezi trubkami ve vrtu a okolní zemí vhodným materiálem, injektážní směsí, je zásadní podmínkou k tomu, aby vrt měl předpokládané vlastnosti z hlediska jímání tepla ze země při vytápění anebo vracení tepla do země při chlazení.
Může si laik ověřit kvalitu injektáže? Pokud bude důsledný, z určité části může. Předpokladem je, že v projektu, tedy i ve smlouvě o realizaci vrtu, jsou injektážní materiál a jeho vlastnosti přesně popsány a doloženy náležitou certifikací. Může vzniknout situace, že vrtařská firma běžně pracuje s jiným materiálem. Pokud projektant písemně uzná, že jiný materiál má shodné nebo lepší vlastnosti než ten, který navrhl, není problém. Záměnu by však nikdy neměl laik sám od sebe odsouhlasit.

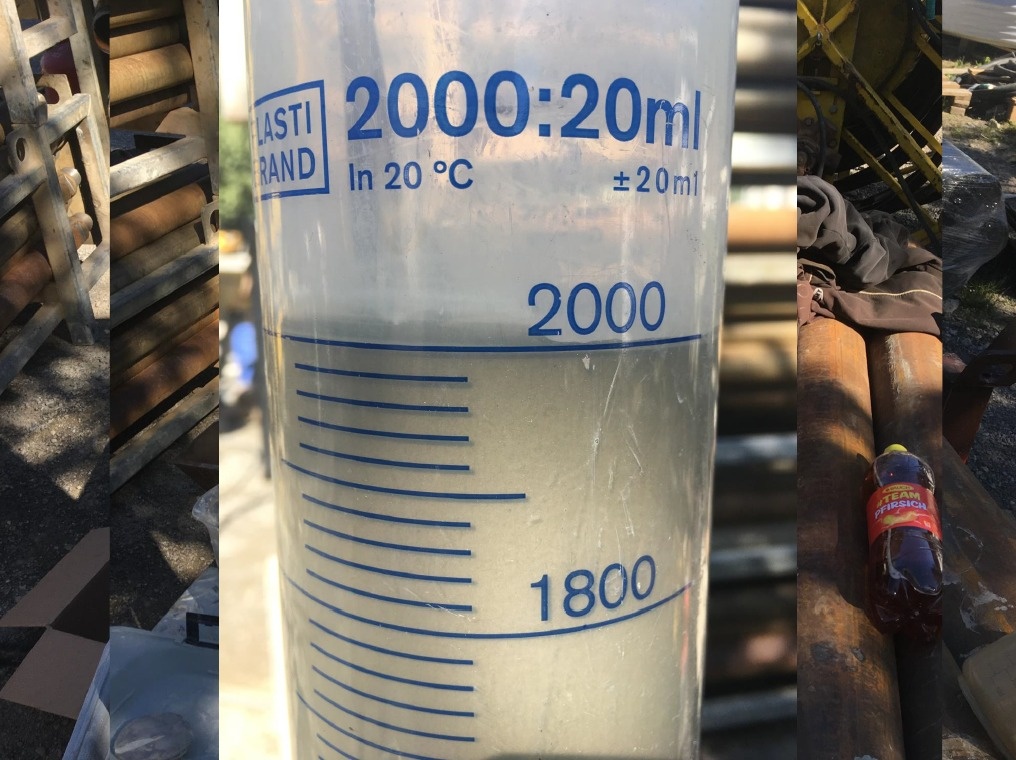

Kontrola hustoty injektážní směsi není nic složitého. Zdroj: Fischer Spezialbaustoffe

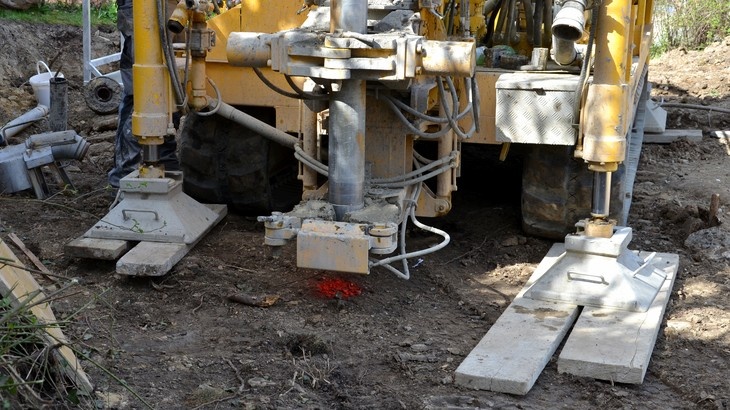

Doba zhotovení vrtu a stavební dozor
V dnešní době jsou vrtaři schopni jeden vrt do hloubky cca 150 m zhotovit během jednoho až dvou dnů, pokud nenarazí na ztížené geologické poměry. Předpovědět jejich výskyt u osamoceně prováděných vrtů lze jen s malou pravděpodobností, „do země nikdo nevidí“. Znalý a zkušený vrtař je však i v případě komplikací schopen najít vhodné řešení a vše v krátkém čase i s pomocí projektanta vyřešit.
Samotná realizace vrtu vyžaduje dohled – ideálně technický dozor investora. Ten by měl kontrolovat dodržování správného technologického postupu během vrtání, osazování sondy i injektáže. Každý krok by měl být pečlivě zaznamenán.
Hrát jen na cenu se nevyplácí, náprava je drahá, někdy i nemožná
Z výše uvedeného je zřejmé, že kvalita vrtu není otázkou pouhé ceny, ale souhry kvalitního návrhu, odborného provedení a pečlivého dohledu. Chyby v této fázi se mohou projevit až po letech – a často draze.
Podrobnější technické informace, včetně fotografií naleznete v kompletním článku na portálu TZB-info Jak si pohlídat kvalitu vrtu pro tepelné čerpadlo.
